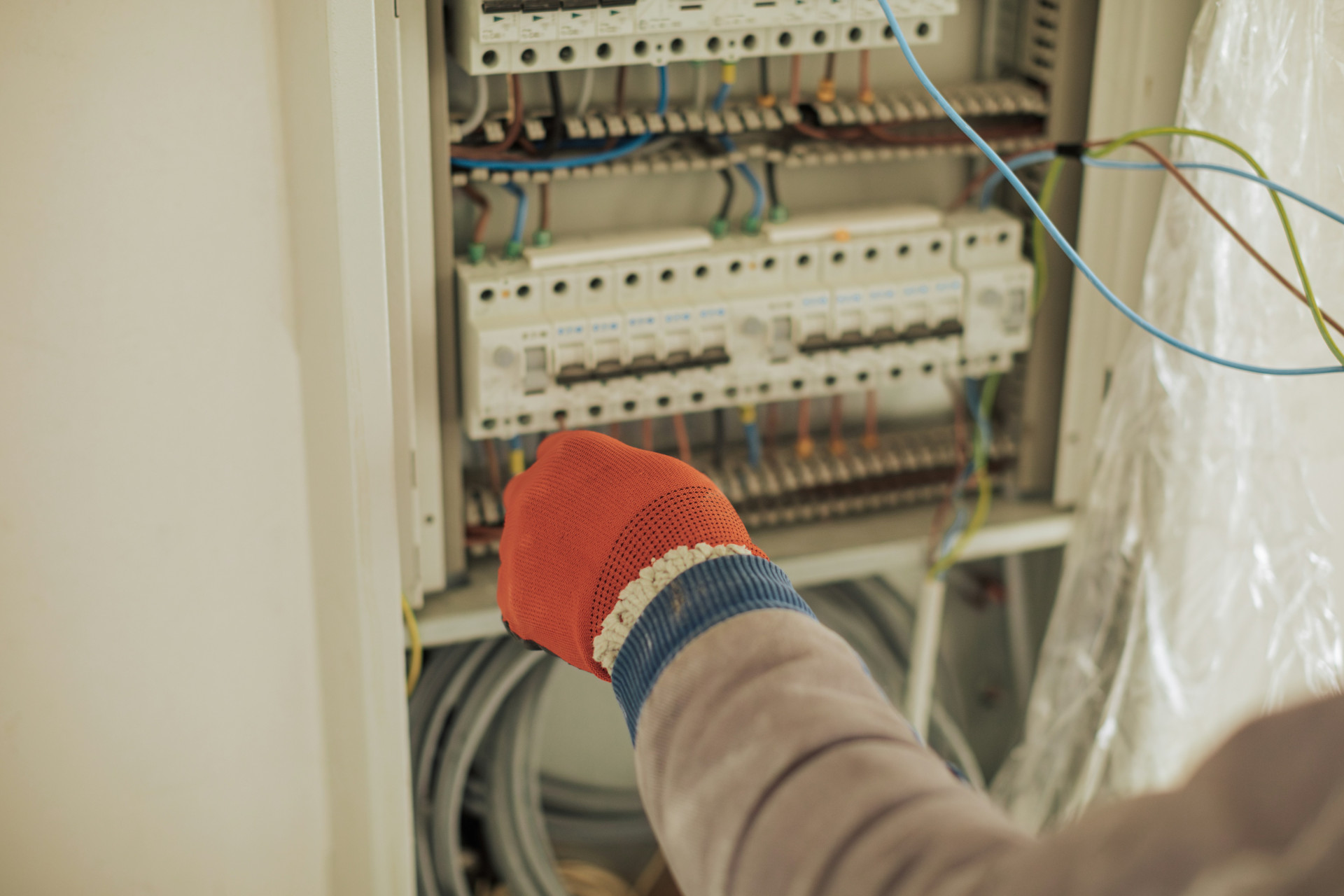

Eltavlen er hjertet i boligens elektriske system. Det er her, strømmen fra elnettet fordeles ud til de forskellige kredsløb i huset – fra stikkontakter og lamper til hårde hvidevarer og varmeinstallationer. For de fleste er eltavlen et lukket mysterium med sikringer, relæer og ledninger, men med lidt forståelse for, hvordan den fungerer, kan du både øge sikkerheden og få et bedre overblik over dit hjems elinstallationer.

Hvad er eltavlens funktion?

Eltavlens primære opgave er at fordele strømmen sikkert og effektivt til de forskellige dele af boligen. Den modtager strømmen fra forsyningsnettet gennem hovedsikringen og sender den videre ud i husets kredsløb. Samtidig beskytter den mod overbelastning og fejlstrøm, så du undgår brandfare og elektriske stød.

Man kan sammenligne eltavlen med et trafikknudepunkt: strømmen kommer ind ét sted, men fordeles ud i mange retninger – og hvert kredsløb har sin egen “vej” og beskyttelse.

De vigtigste komponenter i eltavlen

Selvom eltavler kan se forskellige ud, består de fleste af de samme grundelementer:

• Hovedafbryder – bruges til at afbryde al strøm i huset. Den er nyttig ved elarbejde eller nødsituationer.
• Hovedsikringer – beskytter hele installationen mod overbelastning. Hvis de springer, afbrydes strømmen til hele huset.
• Automatsikringer – erstatter de gamle smeltesikringer og kan nemt genaktiveres, hvis de slår fra. Hver sikring dækker typisk et bestemt område, fx køkken, stue eller badeværelse.
• Fejlstrømsafbryder (HPFI-relæ) – registrerer, hvis strømmen “løber forkert”, fx gennem en person eller til jord, og afbryder straks strømmen. Det er et lovkrav i alle boliger.
• Gruppetavle – den del af eltavlen, hvor de enkelte kredsløb er samlet. Herfra fordeles strømmen til stikkontakter, lys og apparater.

Sådan fordeles strømmen i praksis

Når strømmen kommer ind i huset, passerer den først hovedsikringen og HPFI-relæet. Derefter fordeles den ud til de enkelte grupper via automatsikringerne. Hver gruppe har sin egen ledning, der fører strømmen til et bestemt område eller en funktion i huset.

Et typisk eksempel kan se sådan ud:

• Gruppe 1: Lys og stikkontakter i stue og gang
• Gruppe 2: Køkkenets stikkontakter og hårde hvidevarer
• Gruppe 3: Badeværelse og vaskemaskine
• Gruppe 4: Udendørs belysning og garage
• Gruppe 5: Varmeanlæg eller varmepumpe

Denne opdeling gør det nemt at finde og afbryde strømmen til et bestemt område, hvis der opstår fejl.

Hvorfor springer en sikring?

Når en sikring slår fra, skyldes det som regel, at kredsløbet er overbelastet – fx hvis for mange apparater er tilsluttet samme gruppe. Det kan også være tegn på en kortslutning eller en defekt ledning.

Hvis det sker, bør du først slukke for de apparater, der er tilsluttet gruppen, og derefter slå sikringen til igen. Hvis den straks slår fra igen, er der sandsynligvis en fejl, som kræver en autoriseret elektriker.

Sikkerhed og vedligeholdelse

Selvom eltavlen passer sig selv i det daglige, er det vigtigt at tjekke den med jævne mellemrum:

• Test HPFI-relæet et par gange om året ved at trykke på testknappen. Strømmen skal afbrydes – ellers skal relæet udskiftes.
• Sørg for, at alle grupper er tydeligt mærket, så du hurtigt kan finde den rigtige, hvis der opstår problemer.
• Hold eltavlen tør og fri for støv. Fugt og snavs kan forårsage fejl.
• Lad kun autoriserede elektrikere udføre ændringer eller udvidelser.

Et velfungerende el-system handler ikke kun om komfort, men også om sikkerhed. En korrekt opbygget og vedligeholdt eltavle beskytter både mennesker og ejendom.

Når eltavlen skal udskiftes

Ældre eltavler kan mangle moderne sikkerhedsfunktioner som HPFI-relæ eller automatsikringer. Hvis din tavle er mere end 30 år gammel, eller hvis du oplever hyppige udfald, kan det være tid til en opgradering. En ny eltavle giver bedre beskyttelse, højere kapacitet og mulighed for at tilpasse installationen til nutidens elforbrug – fx elbil, varmepumpe eller solceller.

En autoriseret elinstallatør kan vurdere, om din nuværende tavle lever op til kravene, og rådgive om den bedste løsning.

Læs også:

Nye materialer øger holdbarheden i elinstallationer

Elektricitet

Udviklingen inden for materialer og design løfter kvaliteten af moderne elinstallationer. Artiklen ser nærmere på, hvordan forbedret holdbarhed, øget sikkerhed og fokus på bæredygtighed gør installationerne mere robuste og økonomisk fordelagtige på lang sigt.

Elforbrug som samtaleemne – lær at tale om ansvarligt ressourceforbrug

Elektricitet

Elforbrug er en del af vores daglige liv, men sjældent noget vi taler om. Denne artikel viser, hvordan samtaler om elforbrug kan skabe forståelse, fællesskab og mere ansvarlige vaner – både derhjemme og på arbejdspladsen.

Sådan fordeles strømmen i hjemmets eltavle

Elektricitet

Eltavlen er centrum for boligens elinstallationer, men for mange er den et mysterium. Lær, hvordan strømmen fordeles, hvad de vigtigste komponenter gør, og hvordan du sikrer en tryg og effektiv elinstallation i hjemmet.

Skjulte installationer: Integrér el diskret i vægge, lofter og møbler

Elektricitet

Få inspiration til, hvordan du kan integrere strøm, lys og data diskret i vægge, lofter og møbler. Med de rette løsninger kan du kombinere funktionalitet, æstetik og sikkerhed – og skabe et hjem, hvor teknikken arbejder i det skjulte.

Et sikkert og effektivt elhjerte

Eltavlen er måske ikke det mest synlige element i hjemmet, men den spiller en afgørende rolle for både komfort og sikkerhed. Ved at forstå, hvordan strømmen fordeles, og hvordan de enkelte komponenter fungerer, kan du bedre passe på dit hjem – og vide, hvornår det er tid til at få professionel hjælp.
